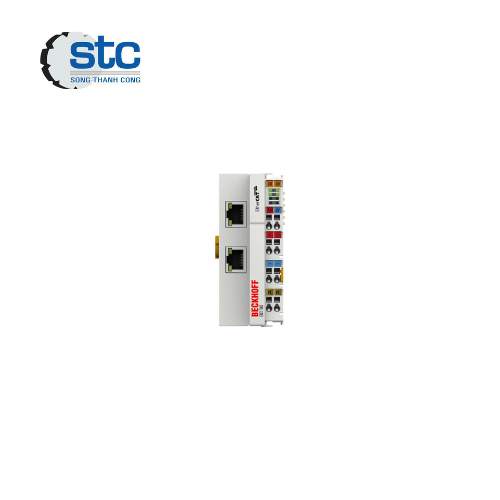

EK1100 Beckhoff
Nhà cung cấp: Song Thành Công
Hãng sản xuất: Beckhoff
Ứng dụng sản phẩm: Thiết bị và hệ thống tự động hóa
EK1100 Beckhoff Vietnam
Giới thiệu EK1100
EK1100 EtherCAT Coupler là bộ ghép nối do Beckhoff sản xuất, đóng vai trò trung tâm trong việc kết nối giao thức EtherCAT ở cấp trường (fieldbus level) với các Terminal EtherCAT. Thiết bị này giúp chuyển đổi tín hiệu từ Ethernet 100BASE-TX sang tín hiệu E-bus, đảm bảo quá trình truyền nhận dữ liệu nhanh chóng, ổn định và chính xác.
Một trạm EtherCAT hoàn chỉnh có thể bao gồm EK1100 cùng với nhiều EtherCAT Terminals, tất cả sẽ được tự động nhận diện và hiển thị trong ảnh tiến trình (process image), giúp hệ thống dễ dàng quản lý và mở rộng.
Đặc điểm nổi bật của EK1100 Beckhoff
-
Công nghệ kết nối hiện đại: trang bị 2 cổng RJ45, hỗ trợ kết nối linh hoạt.
-
Khoảng cách truyền tín hiệu: lên đến 100 m.
-
Khả năng mở rộng vượt trội: hỗ trợ tối đa 65.535 Terminal EtherCAT trong toàn hệ thống.
-
Nguồn cấp ổn định:
-
Hệ thống và nguồn trường: 24 V DC.
-
Cung cấp dòng điện tối đa 5 V / 2 A cho các Terminal đi kèm.
-
Có thể tích hợp thêm các terminal cấp nguồn như EL9410 nếu yêu cầu dòng điện lớn hơn.
-
-
Hỗ trợ cấu trúc linh hoạt: dễ dàng thiết lập mạng theo dạng line hoặc star topology thông qua EtherCAT junction hoặc extension.
-
Khả năng lắp đặt linh hoạt: có thể đặt ở bất kỳ vị trí nào trong mạng EtherCAT (100BASE-TX) ngoại trừ trực tiếp tại switch. Với trường hợp này, có thể dùng coupler EK9000 hoặc EK1000.
Ứng dụng của EK1100 Beckhoff
-
Tích hợp trong các hệ thống tự động hóa công nghiệp.
-
Sử dụng cho các dây chuyền sản xuất thông minh.
-
Giải pháp lý tưởng cho các hệ thống yêu cầu truyền thông EtherCAT tốc độ cao và ổn định.
-
Dễ dàng mở rộng, phù hợp với những ứng dụng có quy mô lớn.
